盒内配有哪些附件
显示器、扫描仪、线缆、备件、操作指南/手册、安装手册
哪种线缆
显示器至扫描仪 2 5/10/15/20/30 米
可选项
显示器盖

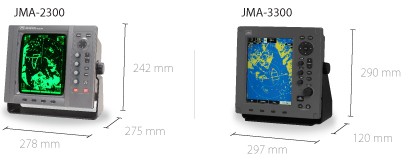

综合型号 | JMA-3314 | JMA-3316 | JMA-3316HS | JMA-3340-4 | JMA-3340-4HS | JMA-3340-6 | JMA-3340-6HS | |
显示器 | 彩色光栅扫描PPI | |||||||
扫描仪 | ||||||||
型号 | NKE-2042 | NKE-2062 | NKE-2062HS | NKE-2103-4 | NKE-2103-4HS | NKE-2103-6 | NKE-2103-6HS | |
发射频率 | X-波段 (9410兆赫±30兆赫) | |||||||
发射功率 | 4kW | 6kW | 10kW | |||||
扫描仪类型 | 天线罩 | open | ||||||
天线长度 | 2英尺 | 3.9英尺 | 4英尺 | 6英尺 | ||||
旋转速度 | 27rpm | 16-27rpm | 27-48rpm | 16-27rpm | 27-48rpm | 16-27rpm | 27-48rpm | |
波束宽度3分贝 | H: 4°, V: 25° | H: 2°, V: 30° | H: 1.8°, V: 20° | H: 1.2°, V: 20° | ||||
脉冲宽度/重复频率 | 0.08us/2250Hz 0.25us/1700Hz 0.5us/1200Hz 1.0us/650Hz |
0.08us/2250Hz 0.25us/1700Hz 0.5us/1200Hz 0.8us/750Hz 1.0us/650Hz |

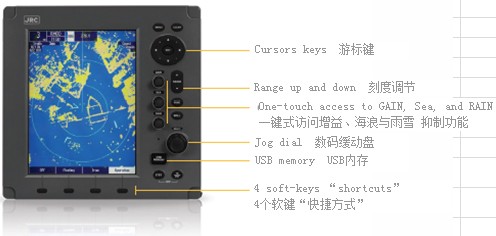

||||||
最大距离 | 48海里 | 72海里 | ||||||
距离刻度 | 0.125, 0.25, 0.5, |
0.125, 0.25, 0.5, 0.75, 1.5, 3, 6, 12, 24, 48 and 72 NM | ||||||
显示单元 | ||||||||
型号 | NCD-2182 | |||||||
轴向分辨率 | 小于30米 | |||||||
最小探测距离 | 小于40米 | |||||||
方位分辨率 | 小于±1° | |||||||
显示器 | 坚硬的玻结10.4英寸液晶显示器(LCD)(640X480像素),采用白光LED作为背光源,亮度可达1000cd/m2 | |||||||
有效直径 | ≥150mm | |||||||
显示模式 | RM 船艏向北/船艏向上/航线向上 TM 船艏向北/航线向上 |
|||||||
增益 | 自动/手动 | |||||||
海洋/雨点 | 自动/手动 | |||||||
航迹指示 | 4个阶段(例如1分钟到1小时或连续) | |||||||
偏离中心 | PPI半径的66%之内 | |||||||
驳船图标 | 可用 | |||||||
MARPA+™获得模式 | 自动/手动 | |||||||
MARPA+™ 目标 | 10个目标 | |||||||
MARPA+™ 跟踪 | 20海里 | |||||||
MARPA+™ 信息 | 可从真航迹、距离、COG、SOG、CPA、TCPA中进行选择 | |||||||
矢量模式和长度 | 真实/相对矢量,可从1到60分钟进行调节 | |||||||
保护区 | 两区 | |||||||
报警 | CPA/ TCPA、新目标、丢失、系统错误 | |||||||
AIS目标(内置) | 50个目标 | |||||||
AIS信息 | 可从MMSI、呼叫信号、船舶名称、COG、SOG、CPA、TCPA、航向、距离、经度/纬度、状态等等中进行选择 | |||||||
输入(助航设施) | GGA, GNS, GLL, RMC, VTG, VBW, VHW, THS, HDT, HDG, HDM, DPT, DBT, MTW, ROT, RSA, VDM, VDO, ALR, VWT, VWR | |||||||
输入(航向) | IEC61162 (4800/38400bps - THS, HDT, HDG, HDM) JRC-NSK 格式 (JLR-20/30) Gyro-sync/step (360x, 180x, 90x, 36x)*1 |
|||||||
输入(速度) | IEC61162 (4800bps - VBW, VHW) Log-sync (360x, 180x, 90x, 30x)*1 Log-pulse (800, 400, 200, 100)*1 |
|||||||
输出 | RSD, OSD, TTM, TLL, TTD, GGA, RMC, GNS, GLL, VTG, THS, HDT | |||||||
外联口 | 1个,用于外部蜂鸣器 | |||||||
电源 | DC12/24V −10/+30%*2 | DC12/24V −10/+30%*2 | ||||||
功率消耗 | 约60瓦 | 典型值:约 85W 最大风速:约230W |
典型值:约100W 最大风速:约360W |
|||||
环境条件 | 温度:-25 °〜55° C(扫描仪)/-15 °至55 ° C(显示单元) 相对湿度0%至93%非冷凝 IP代码:IP26(扫描仪)/ IP55(显示面板) |
|||||||
可选项 | ||||||||
安装电缆(扫描仪至显示单元) | CFQ-6912-xx (xx: 5/10/15/20/30m)*2 |
|||||||
陀螺仪接口单元 | NCT-4106A | |||||||
显示器盖 | MTV304869 | |||||||
用于 JLR -20的连接电缆(10米) | CFQ-5469 | |||||||
1: | 要求陀螺仪接口单元NCT-4106A可选。 | |||||||
2: | 在被操作的DC12V处,最大电缆长度为20米 | |||||||
所有规格如有变更,恕不另行通知。 | ||||||||
